化学锚栓施工说明

第一章  简介
1-1 化学药剂管与螺杆材质
化学锚栓材料化学药剂管

  1. 本化学药剂管,由两层玻璃管,把主剂EPOXY ACRYLATE的混合树脂与硬化剂及石英粒完全隔离,以确保安装时均匀的混合,达到预期效果。

  2. 本化学药剂管之抗温性可达100℃,不会破坏强度。

  3. 本产品的凝固时间随气温的增高而缩短。(详下表)

  4. 本产品具有优异的抗化学性,经长期测试,不会老化,可保持100%的可靠性。



安装时之温度

至可负载之凝固时间

-5℃至0

5小时

0℃至10

1小时

10℃至20

30分钟

20℃以上

20分钟

1-2化学黏着锚栓之优点

  1. 适用於各种震动负载。
  2. 间距、边距小,适用於空间狭小处。
  3. 对混凝土不产生挤压应力,适用於各种基材,强度较差的混凝土上表现更佳。
  4. 安装後迅速固结,有高承载力。
  5. 螺杆可更换或加长使用。
  6. 抗热、抗酸、碱效果好。

1-3 螺桿材質
    一般镀锌材质
  1. 5.8级符合ISO-898TI
  2. 最低破坏强度. 50kg/mm2
  3. 降伏点. 40kg/mm2
  4. 镀锌厚度. 最少5μm
1-4 安装规格及技术资料





破坏拉力x

Zsw安全拉力(kg)

Qsw安全剪力(kg)

施工标准(mm)

4000psi 3000psi 4000psi 5000psi 3000psi 4000psi 5000psi 孔径 深径
M10 3,315 747 837 1,000 668 702 737 12 90
M12 4,424 996 1,165 1,333 858 903 947 14 110
M16 7,370 1,660 1,941 2,222 1,516 1,594 1,673 18 125
M20 11,058 2,490 2,912 3,333 2,575 2,708 2,814 25 170
M24 15,847 3,569 4,173 4,778 3,548 3,731 3,914 28 210
M33 36,560 8,220 9,620 11,040 6,095 6,414 6,737 40 300
M39 53,870 12,330 14,430 16,560 8,908 9,374 9,846 48 350
备注 需要更大拉力,可增加孔深.



第二章 施工程序与方法
2-1化学药剂管

  1. 本锚固材料为定量之多元酯类树脂及催化剂两式化学药剂分隔包装於同一条药包内而成。
  2. 安得固锚固材料为速凝型,环境温度及固结时间表如下:


安装时环境温度

固结时间

说明

+20℃以上

10

固结时间指从安装至锚栓可完全受力为止的时间。

+10℃至+20

20

0℃至+10

1小时

-5℃至0

5小时

  3.锚固材料在储存温度25℃以下时,可储存一年以上而不变质。

2-2施工程序與方法

  1. 施工前依设计图或工程司指示之试验方法、拉力,试验锚筋支数,以证明锚锭力及一包药剂所提供锚筋之粘裹强度
  2. 钢筋使用之钢筋品质需符合施工技术规 14-01节及特订条款之11-10节"植筋"章节规定办理。
  3. 鑽孔
    钢筋之尺寸及锚筋孔之位置、方向、间距及深度均按设计图之规定或依照工程之指示办理。锚筋孔之直径原则上较锚筋直径大7公 至12公 ,由锚固材料制造厂商提供。
    以油压钻堡机或电钻机施钻,钻成後须将石屑、石泥及除洁净,并使用吹气筒或空气压缩机清除孔内灰尘,不水清洗,并应慎选钻头避免钻断钢筋或预力钢键,废弃钻孔应依工程处指示以适尚材料填实。
    现有预力梁上化学锚筋之植筋孔钻孔前,须先确认腹版钢键位置,如锚筋位於钢键上,须酌予调整锚筋位置,以避开钢键。
  4. 安装
    (1)钻孔完成清理後,将锚固药包整条装入孔内,随即插入锚筋,并用锚筋将药包小心推至孔底以免中途破碎。
    (2)使用回转速度120-150转/分之机具,以5-10公分/秒之前进速度,一边施转锚筋搅拌药包,一边推送锚筋到达孔底,旋转约30秒钟,使药剂确实混合均匀,安装後之锚筋不得任意碰撞移动。
  5. 建议使用锚栓尺寸、孔径、孔深



设计钢筋径称D(m/m)

孔径D2(mm)

孔深L1(mm)

#4 13ψ

16

110

#5 16ψ

20

130

#6 19ψ

25

170

#7 22ψ

28

210

#8 25ψ

32

250

#10 32ψ

40

360

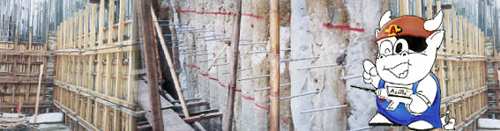

钢筋植筋施工说明
A.本施工规范仅提供给建筑师或结构技师等专业人员做为设计上参考之依据
B.使用材质
化学植筋膏 A&GOOD ;A-100酚树酯
本化学药剂,由主剂及硬化剂两管,其比例为10 : 1把主剂(Epoxy-ACRYLATE的混合树脂)与硬化剂及石英粒料完全隔离,以确保安装时均匀的混合,达到预期效果。
本药剂之抗温性可达100℃,不会破坏强度,且不燃烧。
本药剂的凝固时间随气温的增高而缩短。
本药剂具有优异的抗化学性,经长期测方式,不会老化,可保持100%的可靠性。
C.安装规格及技术资料

孔内温度

(Temperture)

() ()

凝结时间

(GEL time)

(minutes)

最小可承受载重时间

(Minimum loading time) (minutes)

10/50

20

60

20/69

15

40

30/88

8

60

40/104

7

60

钢筋号数 (d)mm

钻孔径(d)mm

埋入深度(T)mm

破坏拉力(KN)

建议安全拉力(KN)

备注

#3(10)

13

45

15.9

2.9

  1. 混凝土强度不得低於3000psi
  2. 需要更大拉力,可增加孔深,但最大不超过标准2倍深。2倍深。

90

31.8

7.5

135

46.8

11.2

#4(12)

16

55

19.9

3.7

110

45.9

11.1

165

71.8

17.1

#5(16)

20

65

27.7

4.9

130

73.1

15.4

195

101.0

23.9

#6(20)

25

85

41.4

6.5

170

91.6

18.6

255

141.4

28.3

#8(25)

32

110

77.8

13.3

215

159.6

37.8

315

241.4

56.9

#10(32)

38

150

136.8

23.3

305

273.1

64.4

460

409.6

96.5

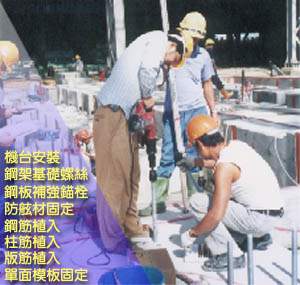

  施工程序与方法


使用正确直径的水泥钻头,钻出正确的孔深。
使用吹气筒或空压机,并使用钢刷,刷净孔璧内之粉屑.将孔内的灰尘清除乾净,方可植筋。(孔内不可积水,潮湿则无妨)
拔除封口装上搅拌嘴置入注射器内,将药剂置入孔中。
将前端削成45°尖角之钢筋或螺杆缓缓转入孔中,直到钢筋(螺杆)植入深度已足够到药剂稍许流出为止。
静待其化学药剂固结。(请在固结时间内搅动钢筋)
为避免钻到钢筋,在钻孔前需事先做钢筋探测,方可知钢筋正确位置.
钻孔孔径需比钢筋直径≧6mm,以确保植筋药剂填实.
