屋顶防水工程‧浴厕防水工程‧外墙防水工程‧水箱防水工程
 地下室、外墙止漏‧工作缝止漏‧基础止漏‧结构止漏



防水系统简介
水处理对象分为三类：
第一类为防潮。第二类为防水。第三类为防水气。
防水材料型式分为四类：
        第一类为水泥基系统。第二类为胶体粉刷系统。

        第三类为防水膜片系统。第四类为皂土系统。
第一类水泥基系统材料型式分为三种：
  第一种为刚性水泥基。
        第二种为弹性水泥基。
        第三种为结晶水泥基粉末(防水气)。(防水氣)。
第二类胶体粉刷系统材料型式分为六种
     第一种为氨基甲酸乙酯：NH2COOC2H5单或双组份黑色有毒溶剂

        胶体。

        第二种为橡胶衍生胶体。

        第三种为沥青聚合物胶体。

        第四种为冷焦油或沥青改性氨基甲酸乙酯胶体。

        第五种为聚氯乙烯P.V.C胶体。

        第六种为冷焦油沥青改善之热溶胶体。
第三类防水膜片系统材料型式分为四种
     第一种为P.V.C聚氯乙烯防水膜片。

        第二种为硬化橡胶防水膜片。

        第三种为橡胶填充沥青冷施工自黏性防水膜片。

        第四种为热施工防水膜片。
第四类皂土系统材料型式分为五种::
     第一种为喷涂施工。

        第二种为镶板施工。

        第三种为与橡胶片组合自黏施工。

        第四种为皂土片施工。

        第五种为皂土垫。
水泥基AF855.856防水系統
系统特点
  1. 可以承受正负水压。
  2. 表面不需保护。
  3. 可作点修复。
  4. 与混凝土基面完全贴合。
  5. 无接缝，收边固定的问题。
  6. 耐风化性极佳、抗磨损性高。
  7. 水气能透出混凝土面。
  8. 表面可贴磁砖、洗石子、油漆。
  9. 耐热性佳。
  10. 适合地下室与地上物施工。
  11. 施工简便、施工不需底油。
  12. 施工时不垂流。
  13. 可在混凝土潮湿面施工。
  14. 硬化时间短。
  15. 黏着性极佳。
    16.
系統限制
  1. 需要在工地拌合。
  2. 延展性较胶体差。
  3. 施工厚度不一。
  4. 易生紋理。
防水膜系統
系統特点
  1. 厚度一致。
  2. 抵抗化学物良好。
  3. 水平面施工快速。
  4. 延展性好
    5.
系統限制
  1. 垂直面施工不易。
  2. 搭接或收头处理需注意。
  3. 潮 面施工受限制。
  4. 不能抵抗负水压。
  5. 表面需保护。
  6. 修复不容易。
  7. 施工需底油。
  8. 不能完全贴合混凝土面。
  9. 耐热性不佳。
    10.
胶体防水系统
系統特点
  1. 弹性极佳。
  2. 施工容易。
  3. 完全贴合混凝土面。
    4.
系統限制
  1. 垂直面施工不易。
  2. 潮湿面施工受限制。
  3. 有毒化学溶剂。
  4. 不能抵抗负水压。
  5. 表面需保护。
  6. 施工厚度不一。
  7. 耐热性不佳。
    8.
皂土防水系统
系統特点
  1. 自补性。
  2. 易施工。
  3. 施工前表面不需处理。
    4.
系統限制
  1. 无抗化能力。
  2. 不能抵抗负水压。
  3. 材质有效性不长。
    4.
施工详图范例

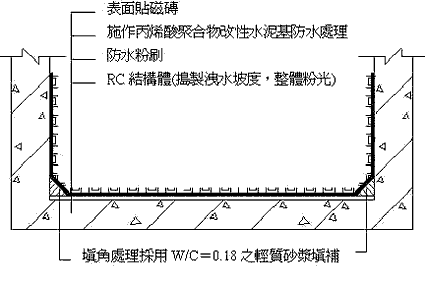

花台施工详图

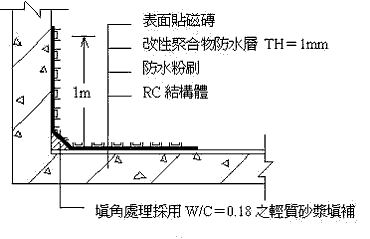

浴厕防水施工详图

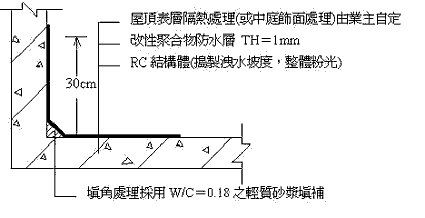

屋顶，中庭防水施工详图

屋顶油性防水材料

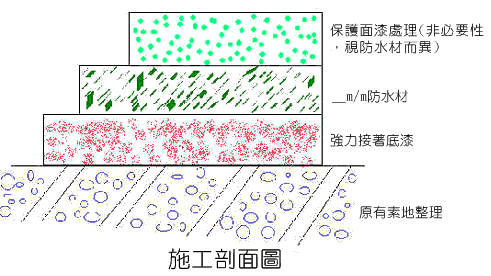

施工步骤
  1. 保养期:新铺设RC场地,应待3-4周保养期,令水泥性稳定且干燥后,方可铺设防水材料。
  2. 地面整修:防水铺设材施工前须先清理地面,灰尘完全清除,并且地面凸出物须以砂布机或刮铲铲除磨平。
  3. 地面经三天晴天干燥后,含水量在8%以下方可施作防水材料,其水份测定:晴天时用透明胶布以胶带贴胶布四周于地面,2-4小时后内部若有结露现象则不可施工,或取报纸铺于施工地面再以平板覆盖,第二天将报纸取出点火,若不能点燃则表示地面水份尚多不可施工。
  4. 接着剂底漆施工,地面确实整理后含水率达可施工程度时,以滚刷将接着剂底漆涂布于地面,2-6小时后方可涂布防水层(少数不必底漆的防水材料,不在此限)。
  5. 材料混合搅拌:
    1. 搅拌场所须先以胶布铺垫,以确保地面整洁.
    2. 材料启用时,封盖须先清洁干净.
    3. 应先倒硬化剂,再倒主剂;倒入搅拌桶时应直倒桶中央,勿沿桶边倾倒,以免桶边材料不能完全混合均匀.(单液型材料不在此限)< /li>
    4. 搅拌时,搅拌机应上下左右移动,使材料充份搅拌。
  1. 材料涂布:须分成二次涂布,并控制厚度在__m/m±0.1mm 之间,将搅拌均匀之材料倒在场上,以齿状镘刀涂布并控制用量,确保厚度。
  2. 防水层涂布完成后,隔日蓄水,经三天测漏试验无异状后,方可铺设隔热层。

屋顶防水
一、AF855施工：
  1. 素地清洁：使用整平机先行将施作面整平，墙角以电动锤凿平，再清扫乾净。
  2. 施工方式：同AF855之方式。
    3.
二、PU施工：
  1. 素地清洁：同上。
  2. 施工步骤：
    1. 先将落水孔处封口，防止PU流入，堵住排水口。
    2. 墙面於施作高度四周贴牛皮纸胶带。
    3. 上底漆。
    4. 待底漆完全乾後，再上中涂，四周之牛皮纸依序撕掉。
  3. 隔日先将落水孔封口去除再上面涂。
    4.
三、注意事项：
  1. 855施工，素地需潮湿施工。
  2. PU施工，素地需完全干燥。中涂需使用 镘刀施工。
    3.
四、施作机身：
PU搅拌桶，电动搅拌器，油漆刷，2-5mm镘刀，清洁工具，纸胶带。
结语
台湾地区有四季变化，又受台风、地震影响，对建筑物的防水性能要求应力求完美无失。預鑄帷幕外墙之防水系统应充分考虑外墙之水密、气密、与耐震、台风等条件。

　　过去多数采用半流动性之防水材（ca​​ulking material）加以填缝之湿式密封防水（wet seal），最近则针对水密、气密、耐震之需求，考量水滴侵入之流体力学行为（重力、动能、压力差、毛细现象），而逐渐发展等压工法，以开放式接合式来防水之干式止水法（dry seal）。

　　此种开放式接合之优点是减除密封填缝之高空作业及填缝材龄（一般约达20多年）之更换作业，值得吾人留意与开发。




高压止漏系统简介
使用产品

AS-155裂缝止漏注射剂

产品说明
AS-155止漏注射剂是一包含两剂式混合型聚氨酯药剂，与水作用後迅速膨胀，达到止水之目的。
硬化特性

  1. 止剂剂与水的混合比例温度影响凝结时间及强度甚巨。水量越多，温度越低，则结凝结时间越长。反之则强度高、干缩小。故于使用前宜做简单的测试，以发挥产品最大的功效。
  2. 硬化后的膨胀体能抵抗弱酸、弱碱，对沥清填缝材、止水材、混凝土等皆能适用。
  3. 单剂型止漏剂仅适用于地下水位以下的位置，如用于地下水位以上的地方，则会有干缩现象，止水效果不佳。故单剂型止漏剂不宜使用于地下水忽​​高忽低的地方。在地下水位以上或水少的情况宜用双剂型止漏剂。
    4.

产品技术资料
密度(23℃) 1.1g/cm3
黏滞度(23℃) 250～350mpas
重量混合比 A : B ＝ 5 : 1
硬化泡体密度   (23℃)0.1±0.02g/cm3
膨胀率   10～20倍
反应时间

(与5%之水混合)

 开始反应 10～15secs
发展期    50～60secs
形成期 2～3mins
可抗饮用水、海水、废水及稀释之酸硷性化学品。
在－20℃～＋50℃范围内，不受温度影响。
可用于混凝土，天然或人造石，砖材及石膏建材。
施工步骤
止漏灌注施工步骤
  1. 确定止漏的地方先加以清除乾净。
  2. 按设计钻孔。
  3. 钻好的孔安装高压止漏注射AS185。
  4. 由AS185灌水冲洗缝隙。
  5. 由AS185中灌入搅拌好的止漏剂。
  6. 待发泡完成後拆除AS185。
  7. 清除溢出缝外的止漏剂。
  8. 修补灌注孔。
  9. 用其他防水补强材将裂缝表面做防水处理。
    10.
钻孔布置
钻孔与缝隙的距离则为结构体厚的1/2，钻孔深度应穿越缝隙，孔与孔的距离(20-70公分)视缝宽而定，通常裂缝越宽，注入止漏剂就可压送的更远，因此孔与孔之间的距离可以拉长些。

用于大裂缝的修补方式与小裂缝相同，但需要以快干水泥堵塞，以防止大量止漏剂从裂缝中流失。

施工机具及使用
  1. 使用者须利用动力式高压泵浦AS200 以高压力灌入。(最少应达 280kg/cm2)以确保药剂能确实填满孔隙。
  2. 已拌合完之止漏剂以一次用完为宜，如有剩馀需储存於密闭容器内，避免与空气接触。以防空气中之湿气与之反应而胶结。
  3. 当每次或每日工作完成後，所有设备需用有机溶剂，例如：MC，MEK等溶剂清洗乾净。在使用时，切勿接近火源，以免燃烧。
    4.
