A100/A-HP300植筋黏着剂系列

产品系列

New!! Styrene Free!! 全新第三代植筋黏着剂安全、迅速、可靠。提供你最快速、最有效、最经济的 "植筋" "锚定" 工法。

A100

注射枪

Mixer

螺杆

钢筋

优点

1.两剂混合确实黏着力量大

2.施工快速、缩短施工时间

3.施工简便，使用清洁、乾净

4.非膨胀性，不会造成基材破坏，且有补强作用

5.适用各种不同基材

6.不含苯乙烯，安全、环保、无臭味

应用范围

版筋植入

柱筋植入

梁筋植入

单面模版固定

技术资料

A-100安装事项：

安卡锚栓

锚栓尺寸	M8	M10	M12	M16	M20
D(m/m)钻孔直径	10	12	14	18	24
T(m/m)埋设深度	90	110	125	170	210
ar(mm)标准边距	85	90	120	145	180
a (m/m)标准间距	170	180	240	290	360
d(cm)最小基材厚度	14	16	17.5	22	26

钢筋植入

钢筋号数	Ф10	Ф12	Ф16	Ф20	Ф25	Ф32
钻孔直径D(m/m)*	14	16	22	28	32	40
T(m/m)埋设深度	150	180	240	300	375	480

*钢筋外径有容许误差，以能容纳钢筋之最小孔径钻孔为原则

A100-反应时间：

安卡锚栓

基材温度(℃)	0。	5。	10。	20。	30。	40。
胶凝时间(Min)	25	20	10	8	4	2
硬化时间(Min)	180	120	85	45	25	15

钢筋植入

基材温度(℃)	0。	5。	10。	20。	30。	40。
胶凝时间(Min)	25	20	10	8	4	2
硬化时间(Min)	180	120	85	45	25	15

A100安全及破坏负载(KN)：

安卡锚栓

锚栓尺寸	M8	M10	M12	M16	M20
Fzul(KN)安全拉力B30	4.8	6.2	9.5	13.0	22.0
Qzul(KN)安全剪力B30	4.0	6.0	9.4	13.3	21.7
破坏拉力(KN)B40	-	45.0	56.0	63.1	104.7
V(%)	-	7.0	5.3	9.9	17.7

钢筋植入

钢筋号数	Ф10	Ф12	Ф16	Ф18	Ф20	Ф25
Fzul(KN)安全拉力C30	15.8	22.7	40.4	51.1	70.0	108.4
Qzul(KN)安全剪力C30	6.0	9.4	13.3	18.3	21.7	32.0
钢筋屈服强度*(KN)C30	26.3	37.9	67.4	85.3	105.2	164.4
Fu(KN)平均破坏拉力C30	30.0	45.2	89.2	93.0	117.6	187.1

*Ⅱ级钢筋屈服强度

A-HP300 安装事项：

钢筋号数	Ф10	Ф12	Ф16	Ф20	Ф25	Ф32
钻孔直径D(mm)*	14	16	22	28	32	40
T(mm)埋设深度	100	120	160	200	250	320

*钢筋外径有容许误差，以能容纳钢筋之最小孔径钻孔为原则。

A-HP300反应时间：

基材温度(℃)	5	10	15	20	25
胶凝时间(Min)	8	6	5.5	5	3
硬化时间(Min)	50	40	35	30	30

A-HP300安全及破坏负载(KN)：

钢筋号数		Ф10	Ф12	Ф16	Ф20	Ф22	Ф25
Fzul(KN)安全拉力C30		15.8	22.7	40.4	70.0	84.0	108.4
Qzul(KN)安全剪力C30		6.0	9.4	13.3	21.7	27.3	32.0
钢筋屈服强度* (KN)	C30	26.3	37.9	67.4	105.2	127.3	164.4
Fu(KN) 平均破坏拉力	C30	30.5	45.7	88.7	119.7	144.6	182.2

*Ⅱ级钢筋屈服强度

使用方法

1. 依技术资料钻孔

2.以尼龙刷清除灰屑

3.再以压缩空气将孔内清洁乾净

4.将药剂注入孔中

5.再将配用螺杆或钢筋缓缓旋入孔中。在胶凝时间後至硬化时间止，切勿移动

6.待硬化完成後，即可进行负载或施工

AEG化学锚栓系列

产品系列

安得固AEG化学锚栓系列，提供您最专业的固定系统

AEG化学药剂管

螺帽垫片螺杆切角

优点

产品特性：

抗拉强度大、适合重负载

非膨胀性、适合各种基材

适用於边距／间距很小的场合

与结构体完全黏合，抗磨动性

不会老化、风化、酸性化

可在潮湿情况下使用

产品材质：

AES --镀锌螺杆，符合IS0898T1 5.8级

AESR --不锈钢螺杆SUS304

AEG--化学药剂管 Epoxy Acrylate混合树脂、硬化剂、石英粒及玻璃管

应用范围

机台安装

钢架基础螺丝

钢钣补强锚栓

防舷材固定

帷幕墙装设固定

技术资料

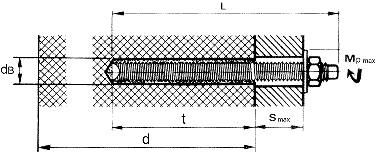

安装事项：

锚栓种类	锚孔深度允许偏差（mm）	垂直度允许偏差（o 度）	位置允许偏差（mm）
化学植筋	+20	5	5

锚栓尺寸	M8	M10	M12	M16	M20	M24	M30
DB(m/m)钻孔直径	10	12	14	18	25	28	35
T(m/m)埋设深度	80	90	110	125	170	210	280
Smax(m/m)固定物厚度	14	21	28	38	48	54	70
L(m/m)锚栓全长	110	130	160	190	240	290	380
D(㎝)最小基材厚度	13	14	16	17.5	22	26	35
Mp(Nm)最大扭紧扭矩	10	20	40	80	150	200	400
ar (㎝)标准边距	10	11	13.5	15.5	21	26	35
a (㎝)标准间距	20	22	27	31	42	52	70

反应时间：

基材温度(℃)	＞20℃	10~20℃	0~10℃	-5~0℃
硬化时间(Min)	10	20	60	5hrs

安全及破坏负载(KN)：

锚栓尺寸		M10	M12	M16	M20	M24	M30
容许抗力Fzul(KN) 0℃至90℃适用	混凝土强度C30	10.6	15.3	28.6	44.5	64.4	102.1
Mb(KN·m) 最大容许弯矩	镀锌螺杆	15.6	27.3	69.4	135	234	469
Mb(KN·m) 最大容许弯矩	不锈钢螺杆	18.7	32.8	83.3	162	256	313
破坏拉力Fu（KN）	混凝土强度C30	30.2	43.8	81.6	127.0	184.0	291.7
螺杆破坏剪力 Qzul（KN）	混凝土强度C30	23.1	39.1	64	97.5	145.4	236

安装程序：

1. 依技术资料钻孔

2.孔内清洁

3.将药剂管圆头向内置入

4.用电钻驱动螺杆，将药剂管搅拌

5.螺杆安装后请勿碰撞，经硬化时间后，才可固定物件

AC无收缩水泥系列

产品系列

AC-100是预拌式非金属性粉状之无收缩灌浆材。系由无收缩剂添加适量的水泥及石英砂，均匀拌合而成，於施工现场加水拌合即可使用，具有优良的流动性，使用後生强力握裹，不收缩，阻断毛细现象，满足应力传递。

AC110无收缩原剂 AC100无收缩预拌材

优点

具有高流动及工作性，与水泥有相容性。

施工简便节省工程费用，可提高早、晚期强度。

骨材不分离，体积不收缩。

解决传统水泥砂浆会收缩的问题，确保两面有效的接触与支撑。

应用范围

机械底座，逆打之二次接头、桥梁支承垫、伸缩缝、锚定及蜂窝修补、预力梁端头、剪力钢棒、架空标志、悬臂标志钢桁架基座、钢筋混凝土与型钢底座支撑、起重机和运输机轨道。

钢架基础工程

逆打基础工程

蜂窝补强工程

结构补强工程

技术资料

试验项目	试验值	试验方法
24HRS膨胀率%	+0.38	ASTM C827-01a
泌水量%	0	ASTM C940-98a
流动性质 % // mm	149 // 249	ASTM C109/C109M-99
抗压强度7天 kgf/cm^2	469	ASTM C109/C109M-99
抗压强度28天 kgf/cm^2	545	ASTM C109/C109M-99

使用方法

AC110无收缩原剂：

准备步骤

将灌浆部位清洗乾净并封模，注意不可有孔隙，以防漏浆。

准备乾净之河砂，卜特兰（第I类）新鲜水泥及清水。

按照使用配比乾拌後再加水搅拌均匀即可使用。

使用配比

水泥

砂

AC110

水

每包水泥

50kg

约50kg

3.0kg

约18.5kg

每M3

830kg

约850kg

50kg

约308kg

水灰比约0.37。

用水量将因使用水泥的种类，砂的粗细及含水量而有所变更。

AC100无收缩预拌材：

准备步骤

将灌浆部位清洗乾净并封模，注意不可有孔隙，以防漏浆。

准备乾净的水。

使用配比

每包25KG的预拌材的需使用 3.5KG的清水。

用水量会因天候而有少量的改变。

AEC碳纤维补强系列

碳纤维补强系列是针对混凝土结构、钢结构、木结构和砖构造的高效能补强系统。

产品系列

系列一CFRP贴片普通型－CFRP贴片和贴片补强用接着剂

系列二CFRP贴片高湿型－CFRP贴片和高湿环境补强用接着剂

系列三CFRP板预成型－CFRP板和预成型板补强用接着剂

系列四FRP薄壳水中型－FRP薄壳和水中补强用接着剂

优点

自重轻、厚度小，能於狭小空间施作，施工时不影响建物内部正常使用。

具有柔软性，能使用於复杂外形构件。

适用於各种构件补强(梁、柱、板、墙等)。

强度高，能用於抗弯、抗剪及围束箍筋补强，补强後不影响结构系统。

抗酸、抗硷、防蚀、防水性佳和抗恶劣环境。

潮湿环境、潮湿表面可施工(用CFRP贴片高湿型)。

水中可施工(用FRP薄壳水中型)，不需围堰。

施工容易，施工可用任意长度、易搭接。

施工品质易控制。

施工前、施工中、施工後，可对补强材料、补强贴附後成品检验(有破坏性与非破坏性检验)，破坏性检验後构件易复原且补强功能不变。

施工完成面，表面披附粉刷容易。

後续补强维护容易。

应用范围

应用时机

对混凝土结构、钢结构、木结构和砖构造进行补强的主要时机为：

A.荷载增加

使用荷重增加
振动结构
变更建筑物使用功能

B.抗震需求

柱韧性不足
柱主筋钢筋搭接
增加RC墙或砖墙强度
梁、板强度不足

C.结构损坏

材料老化
钢筋锈蚀
其他人为因素造成构件损伤

D. 设计或施工缺失

断面尺寸不足
配筋不足
混凝土强度不足

E.结构系统变更

F.改善结构现况

减少变形
降低原有结构构件应力
抑制裂缝成长

应用范围

建筑结构

桥梁

隧道

古迹修复

灰仓

烟囱

涵管、管道

应用实例

碳纤维柱补强

碳纤维梁补强

碳纤维版补强

碳纤维梁柱补强

钢钣碳纤维复合补强

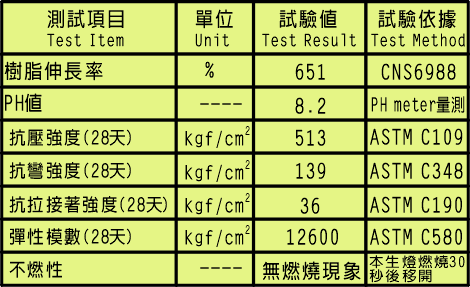

技术资料

使用方法

AE环氧树脂系列

九大类产品

AE环氧树脂系列
AEX 101 树脂砂浆

AEX 101 高分子复合型结构性丙烯酸树脂砂浆

为一高流动性，低收缩率之高分子复合型结构性丙烯酸树脂砂浆。不易产生龟裂，施工快捷，硬化迅速，早期强度高，5～8小时可达 14Mpa 以上，耐磨、耐压、防水、防尘一次完成。

物理性能可完全取代环氧树脂耐磨地坪，并且改进传统环氧树脂地坪因为反潮地面，潮湿地面以及素地未达养生期之限制。

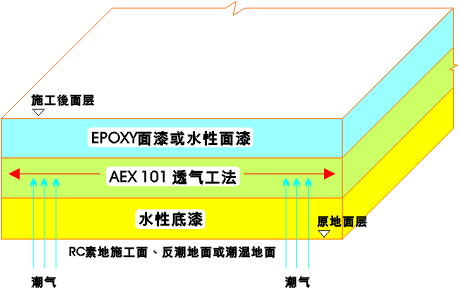

透气耐磨抗压层透气工法

适用於各种工业地坪、办公厂房、无尘室、仓库、大型购物中心、停车场、车道及任何建物之地板修饰，亦可作为EPOXY，PU，PMMA地坪的中、底材用。

环保无毒害

高流动性，低收缩率

施工简便，硬化迅速，早期强度高

可抗大地反潮

耐久、耐磨、耐压、防水、防尘

更经济，比传统地坪材更节省成本

本产品分为A、B两剂，A剂有两种包装，20kg装及50kg装，B剂为25公斤装。

A剂小包装	A剂大包装	B剂

请将粉剂(B) 25Kg/包，加树脂水混合液(A) 6.3~6.4公斤混合，搅拌均匀即可施工。

＊不同的应用有不同的配比，请参考使用方法。

工程名称	3mm耐磨抗压流展彩色地坪(防刮型) 无尘室专用

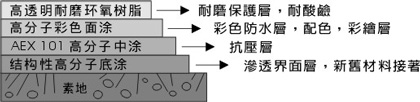

剖面图
施工步骤	使用材料及用量 (kg/m²)	施工间隔	施工方法
1.素地处理			使用磨砂机，将施工面全面研磨，并清理之。
2.底涂处理	0.3~0.4 kg/m²	1~2小时	将底涂树脂依比例混合以滚筒刷涂布一均匀涂层2次。
3.中涂处理	2.5mm 骨材3.75 kg/m² 树脂0.95 kg/m²	48小时	将A剂加水稀释0.5倍混合搅拌，然後将混合液取6.3kg与B剂骨材25kg/包混合搅拌均匀，使用镘刀即可施工。
4.面涂处理	0.2~0.25 kg/m²	4~6小时	将中涂层有凹凸细洞或细颗粒予整平处理，并将表面吹风清洁。然後使用滚筒刷，将彩色面漆均匀涂布1~2次。
5.面涂处理	0.6 kg/m²	72小时养护期	将透明Epoxy依比例混合以馒刀涂布均匀即可。完全之面涂，应该避免外来之物质沾污或水气之破坏，并保持封闭与净空。

作业场所请保持通风良好。使用时，请戴上橡皮手套，以免刺激皮肤。若意外接触到眼睛时，请以大量清水冲洗并紧急就医。常温下(25℃)，储存在阴凉处，A剂至少可存放一年，B剂可存放半年。

AF855防水系列

产品系列

安得固AF８５５为立即可用的双成分产品，由精选级配骨材、添加剂和水泥所预拌成之粉剂，以及高分子树脂所组成，适用於各式基材之防水，涂膜坚韧、弹性抗裂完全防水。

优点

安得固AF８５５的适用性非常高，正、负水压之防水均适用。对於经切实处理清洁的混凝土表面有极佳的附着力，且施做後表面可直接贴磁或油漆、粉刷，使用简便效果确保。在潮湿之工作面亦可施工，水性无毒、无公害，可与任何素材紧密接着，如混凝土、石材、PU、砖头、木材、金属、石膏板等。

应用范围

地室外墙防水工程

蓄水池防水工程

浴厕防水工程(1.2m/m)

屋顶及外墙防水工程

游泳池防水工程

中庭景观防水工程

技术资料

物理性质：

颜色	灰色、白色
材质	高分子聚合物
密度	约1.5g/cm3
滲水率	6.21*10-16/sec
工作温度	5~35℃
抗压强度	30N/mm²(28天)
表面硬化时间	2~3小时
完全硬化时间	约24小时

项目	指标	项目		指标
潮湿面粘着强度MPa	≥0.5	拉伸强度保持率%	加热处理	≥80
拉伸强度MPa	≥1.2		紫外线处理	≥80
断裂延伸率%	≥200		碱处理	≥80
低温柔性(-10，φ10mm)	无裂纹	断裂延伸率%	加热处理	≥150
不透水性0.3MPa，0.5h	无渗漏		紫外线处理	≥150
固体含量%	≥65		碱处理	≥150

使用方法

注意事项

清除施做表面之污物、油漆、油渍及松散物。

原有裂缝处或蜂巢请利用止水栓水泥AS145将其补平。

渗漏部位需先止漏後再施做。

施做前请将表面充分润湿，但不可有积水。

请将粉剂与乳剂确实搅拌均匀

原则上按标准配比施做，但在夏季施做时可添加少量的水以增加工作性。

当粉剂与乳剂混合超过一个小时後请勿使用。

一般施做方式可使用刷涂，喷涂或镘刀施工。

每道涂布请勿超过1.2m/m。

使用後容器与工具仅需用清水清洗即可。

用量

长期有水压存在之场所：如水箱、泳游池、地下室外墙…等。建议以2m/m施工为准，两道施做每平方公尺用量约2.5-2.8kg。

非长期有水压存在之场所：如浴厕、一般外墙、开放之露台、中庭…等。建议以1.2m/m为准，仍应分两道施做，每平方公尺用量约1.2-1.7kg。

如遇特殊之施工场所或有特殊需要时可依标准用量增减之。

AS2000高压止漏修补注射系统

高压注射修补方法，在一定时间内将修补材料以高压Pump加压20mpa～40mpa的方式注入构件内，此工法较常应用於地下部连续壁结构或一般墙体的裂缝灌注，依使用的状况不同而有各种不同的灌注材料。

产品系列

AS2000高压止漏修补注射系统相关产品系列 AS200、AS185、AS155、AS156、AS157、AS158

高压注射机AS200

以高扭力低转速电钻（750W，280～650r.p.m）即可驱动，并达6000psi之注射压力，有利於将药剂在短时间内注入构造物内，依注射材料之不同而有不同之成效。

高压逆止注射器
AS185注射针头

藉由混凝土钻孔後快速扭紧装置将此注射器牢固於孔内，并由快速接头AS186连接至AS200高压管，当药剂注入孔内时因有逆止阀装置，以防止高压灌注後的树脂再逆流。/h4>

优点

施工容易，不受地形限制。

止水速度快，发泡凝结时间短。

止水效果佳，完全封闭缝隙，根本阻绝漏水。

根据不同漏水状况，有不同的药材配比及工法，效果确实及减少浪费。

只需电钻钻孔，不会破坏结构。

工法简单不需太多操作人员，复原也简单。

应用范围

施工缝漏水处理

结构体龟裂漏水处理

蜂巢漏水处理

窗框漏水处理

灌注材适用范围
品名	说明	适用范围
AS155	单液发泡PU	封填混凝土构件上乾与湿的裂缝，实际封缄所有接触面封填潮湿的接缝有水压式地下水流之裂缝注射与饮用水接触之区域亦可使用可用於混凝土，天然或人造石，砖材及石膏建材
AS156	双液发泡PU	地下室连续壁，大量涌水型蜂巢状之结构水压大之裂缝注射
AS157	双液不发泡PU	有瑕疵的混凝土（不致影响结构）建物接合（砖墙与混凝土交接处）隧道、水坝管子灌注排水沟、下水道、电冰箱饮用水储槽
AS158	双液钢性PU	有瑕疵之结构，可直接注入结构隧道、水坝补强水沟、水槽

技术资料

物理性质：

AS155	单液发泡PU
密度（23℃）	1.1g/cm3
黏度（23℃）	780cps
固成分 %	> 80
硬化泡体密度（23℃）	0.1±0.02g/cm3
膨胀率	10~20倍
毒性	無毒性
钢筋腐蚀性	氯离子未检出
反应时间（与2%之水混和）	20~40秒
开始反应	80~90秒
发展期	3~4分
形成期	20分

注：AS156 AS157 AS158 物性资料请洽本公司技术部门

使用方法

AD 消能减震系统

线上型录

消能器/阻尼器

金属隔震器/摩擦摆

制震壁/软钢阻尼器

产品系列

系统性补强的利器；高层建防震-防振最佳选择

AD消能减震系统简介

消能减震--乃为藉由装在结构系统中之制震消能装置产生消能作用来达到抑制地震或能量振动所产生反应的一种高新技术。

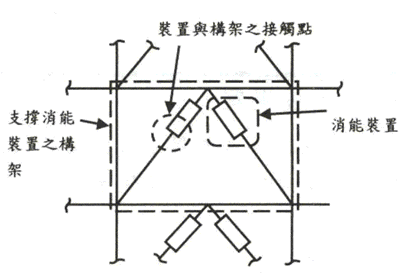

消能装置示意图

优点

安固AD消能减震系统是以特殊金属材料及高性能复合材料构成，利用其减震材料的变形、摩擦或粘滞阻尼来吸收震动能量，广泛应用於减震、防振的建结构或设备系统，其众多优点如下：

提供完整之设计方案，系统性的检讨结构物的耐震性

可改善弱层现象，避免共振发生

减少楼层的侧移量及梁柱应力集中现象

内部空间影响小，费用成本不高

增加安全馀裕度，提高居住舒适性

隔间、配管和设备家俱破坏减少

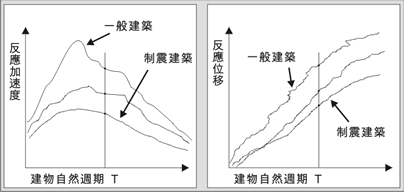

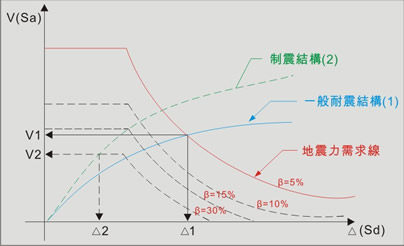

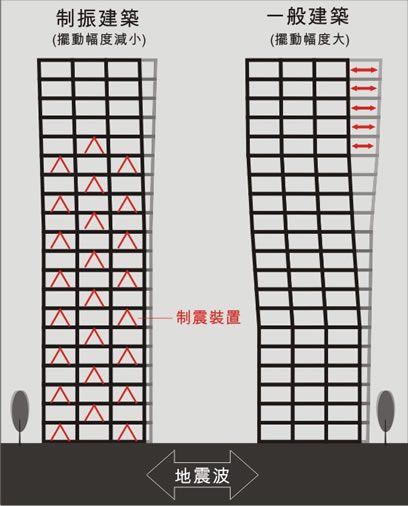

传统耐震结构与消能减震结构比较

应用范围

一般而言，任何类型、高度之新、旧建物皆可适用，尤其是超高层、特殊复杂及救灾、指挥、医疗、避难、大众运输及公众使用之公有建物更是需要采用制震，例如：消防、医院、学校、指挥中心、警政大楼、车站、电厂、自来水厂、博物馆、商场等甲、乙类及使用人数众多之建物。

技术资料

消能器 Dampers

AD-VB速度型阻尼器Velocity Dependent Device

以金属及高分子材料构成之制振元件，高分子材料提供良好的迟滞阻尼，有效应用於抗震及高层建防风振的结构体。

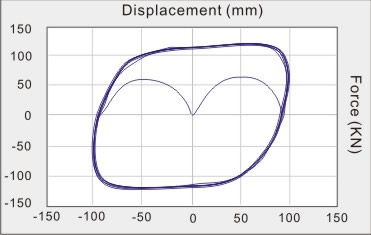

Component Test实体试验(作用力与位移)

AD-UB防屈曲耗能支撑High performance Unbound Braces

以全金属材料制成之挫屈式斜撑型消能器，可快速依现场定制生产及安装。

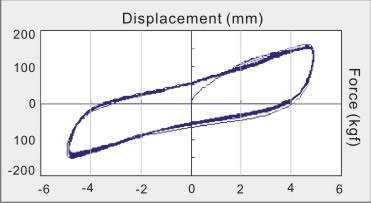

Component Test实体试验(作用力与位移)

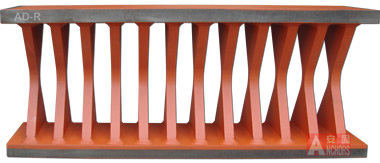

AD-R强化式加劲阻尼器Reinforced Damping & Stiffness Device

以特殊金属材料构成之制振元件，提供迟滞阻尼，有效降低地震能量对结构体的影响。

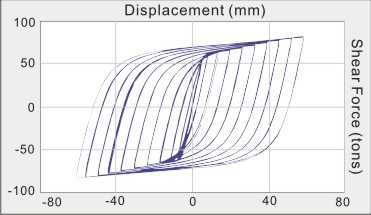

Component Test实体试验(作用力与位移)

隔震器 Seismic Isolators

AD-MF复摆式隔震器Multiple Friction Pendulum Device

设计容易，构造简单之复摆式隔震器，应用於桥梁之隔震，亦可用於重要仪器设备之隔震。

AD-TF沟槽式隔震器Multiple Friction Pendulum Device

具水平两向隔震周期不同的特殊设计，适合桥梁之隔震，亦可用於重要仪器设备之隔震。

制震壁 Damping Wall

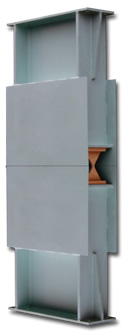

AD-FU消能构架Damping Structure

与建物完美结合，不占空间及影响动线，材料耐久稳定，适合抗震建築。

实验室测试影片

AM 监测检测系统

产品系列

利用主从式分级结构监测系统，可任意设计使用于各种土木及建筑构造物，做为长期监测结构变化及结合预警系统，适用范围广

可搭配各种不同的量测设备，如裂缝计应变规、倾斜计、相对沉陷计、地震加速计、数位式气温计、结合使用性强

可提供完整之监测、检测方案，作业平台完整性佳

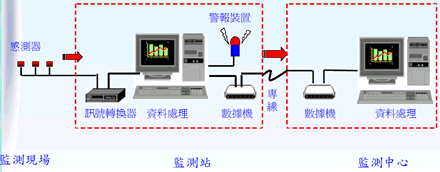

定期监测纪录系统：建置成本低，适用於监测结构物长期变化

监测预警系统：成本高，适用於有潜在危险之结构物。

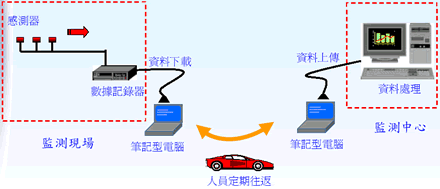

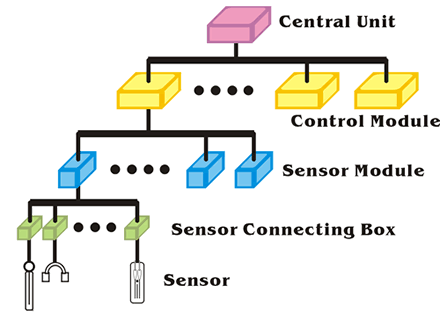

主从式分级系统组成图

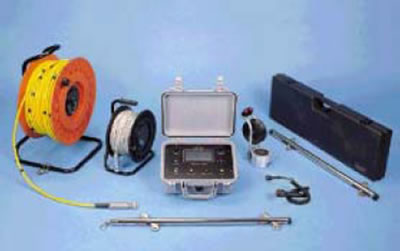

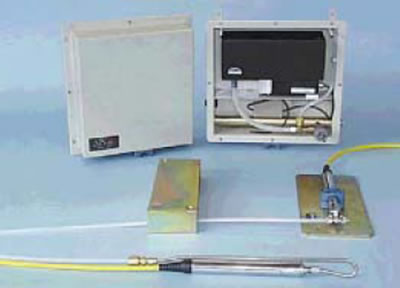

监测仪器组成

裂缝计

应变规

倾斜计（单轴向／双轴向）

三轴地震加速器

倾斜计附属配件及缆线

一、表面处理	基材表面必须不沾油脂及灰尘并且要尽量保持干燥，绝对不能积水。
二、产品使用	用刷子或刮刀来涂布于基材表面即可。

密度			1.4kg/L
可用时间		普通型(N)	速硬型(F)
	20℃	120min	30min
	30℃	40min	15min
抗压强度		普通型(N)	速硬型(F)
	8小时	400kg/c㎡	500kg/c㎡
	16小时	500kg/c㎡	550kg/c㎡
	7天	600kg/c㎡	600kg/c㎡
抗拉强度			100kg/c㎡
抗弯强度			150kg/c㎡
抗张剪断接着强度			100kg/c㎡

一、表面处理	基材表面必须不沾油脂及灰尘并且要尽量保持干燥。使用时，请带上橡皮手套，以免刺激皮肤。
二、产品使用	使用刷子或滚筒涂刷在旧混凝土表面。新混凝土必须在接着剂尚未硬化前灌注。

密度		1.2kg/L
可用时间	20℃	3小时
	30℃	1小时
黏度		1300cps
使用量		0.5 ~ 0.6kg/㎡
抗压强度		600kg/c㎡
抗拉强度		100kg/c㎡
抗弯强度		300kg/c㎡
抗张剪断接着强度		100kg/c㎡

一、表面处理	基材表面必须不沾油脂及灰尘，并且要尽量保持干燥，绝对不能积水。
二、补强灰泥底漆	使用刷子涂刷。底漆具黏性后，再使用补强灰泥，效果更佳。补强灰泥必须在底漆硬化前施工。

	水泥	砂	AC110	水
每包水泥	50kg	约50kg	3.0kg	约18.5kg
每M3	830kg	约850kg	50kg	约308kg
水灰比约0.37。用水量将因使用水泥的种类，砂的粗细及含水量而有所变更。

密度		1.3kg/L
可用时间	20℃	60分钟
	30℃	30分钟
黏度		4200cps
使用量		0.5 ~ 0.8kg/㎡
抗压强度	7天后	650kg/c㎡
抗拉强度	7天后	400kg/c㎡
抗弯强度	7天后	120kg/c㎡
抗张剪断接着强度	7天后	120kg/c㎡

一、表面处理	钢筋表面使用钢刷或喷砂除锈并用压缩空气清除灰尘、污垢。
二、补强灰泥底漆	使用刷子涂刷。涂刷两层可得更佳的防蚀效果。

密度		1.42kg/L
可用时间	20℃	75分钟
	30℃	45分钟
可指触时间	20℃	5小时
	30℃	2小时
黏度		4200cps

一、表面处理	基材表面必须不沾油脂及灰尘，并且要尽量保持干燥，绝对不能积水。
二、底漆涂刷	在垂直面，倒吊面或潮湿面上修补时，必须先用刷子涂上本公司产品AE 125 AB底漆。
三、产品使用	用手或镘刀来修补，并用力压实。多层修补时，垂直面：每层2cm；倒吊面：每层1cm

密度			2.0kg/L
可用时间	20℃	A+B	30分钟
	20℃	A+B+C	60分钟
	30℃	A+B	20分钟
	30℃	A+B+C	40分钟
抗压强度	7天后		800kg/c㎡
抗拉强度	7天后		120kg/c㎡
抗弯强度	7天后		200kg/c㎡
抗张剪断接着强度	7天后		100kg/c㎡

密度			<1kg/L
可用时间	20℃	A+B	30分钟
	20℃	A+B+C	60分钟
	30℃	A+B	20分钟
	30℃	A+B+C	40分钟
抗压强度	7天后		280kg/cm2
抗拉强度	7天后		100kg/cm2
抗弯强度	7天后		120kg/cm2
抗张剪断接着强度	7天后		80kg/cm2

一、表面处理	钢板表面必须以有机溶剂清除油脂及锈斑。混凝土表面打毛后必须不沾油脂及灰尘，并尽量保持干燥。
二、产品使用	在钢板上下缘预埋排气管及灌注管之后，钢板四周以本公司产品AE 111AB确实密封。使用压力帮浦将黏着剂由灌注管灌注到钢板与混凝土之间。

密度		1~1.1kg/L
可用时间	20℃	120分钟
	30℃	60分钟
黏度		600~700cps
抗压强度	7天后	600kg/c㎡
抗拉强度	7天后	300kg/c㎡
抗弯强度	7天后	400kg/c㎡
抗张剪断接着强度	7天后	120kg/c㎡

A : B = 1 : 1 (重量比)

A : B = 2 : 1 (重量比)

特種建材.

A100/A-HP300植筋黏着剂系列

New!! Styrene Free!! 全新第三代植筋黏着剂安全、迅速、可靠。提供你最快速、最有效、最经济的 "植筋" "锚定" 工法。

1.两剂混合确实黏着力量大

2.施工快速、缩短施工时间

3.施工简便，使用清洁、乾净

4.非膨胀性，不会造成基材破坏，且有补强作用

5.适用各种不同基材

6.不含苯乙烯，安全、环保、无臭味

A-100安装事项：

安卡锚栓

钢筋植入

A100-反应时间：

安卡锚栓

钢筋植入

A100安全及破坏负载(KN)：

安卡锚栓

钢筋植入

A-HP300 安装事项：

A-HP300反应时间：

A-HP300安全及破坏负载(KN)：

AEG化学锚栓系列

安得固AEG化学锚栓系列，提供您最专业的固定系统

产品特性：

抗拉强度大、适合重负载 非膨胀性、适合各种基材 适用於边距／间距很小的场合 与结构体完全黏合，抗磨动性 不会老化、风化、酸性化 可在潮湿情况下使用

产品材质：

AES --镀锌螺杆，符合IS0898T1 5.8级 AESR --不锈钢螺杆SUS304 AEG--化学药剂管 Epoxy Acrylate混合树脂、 硬化剂、石英粒及玻璃管

机台安装

钢架基础螺丝

钢钣补强锚栓

防舷材固定

帷幕墙装设固定

安装事项：

反应时间：

安全及破坏负载(KN)：

安装程序：

AC无收缩水泥系列

AC-100是预拌式非金属性粉状之无收缩灌浆材。系由无收缩剂添加适量的水泥及石英砂，均匀拌合而成，於施工现场加水拌合即可使用，具有优良的流动性，使用後生强力握裹，不收缩，阻断毛细现象，满足应力传递。

具有高流动及工作性，与水泥有相容性。 施工简便节省工程费用，可提高早、晚期强度。 骨材不分离，体积不收缩。 解决传统水泥砂浆会收缩的问题，确保两面有效的接触与支撑。

机械底座，逆打之二次接头、桥梁支承垫、伸缩缝、锚定及蜂窝修补、预力梁端头、剪力钢棒、架空标志、悬臂标志钢桁架基座、钢筋混凝土与型钢底座支撑、起重机和运输机轨道。

AC110无收缩原剂：

准备步骤

将灌浆部位清洗乾净并封模，注意不可有孔隙，以防漏浆。 准备乾净之河砂，卜特兰（第I类）新鲜水泥及清水。 按照使用配比乾拌後再加水搅拌均匀即可使用。

使用配比

水泥 砂 AC110 水 每包水泥 50kg 约50kg 3.0kg 约18.5kg 每M3 830kg 约850kg 50kg 约308kg 水灰比约0.37。 用水量将因使用水泥的种类，砂的粗细及含水量而有所变更。

AC100无收缩预拌材：

准备步骤 将灌浆部位清洗乾净并封模， 注意不可有孔隙，以防漏浆。 准备乾净的水。 使用配比 每包25KG的预拌材的需使用 3.5KG的清水。 用水量会因天候而有少量的改变。

AEC碳纤维补强系列

碳纤维补强系列是针对混凝土结构、钢结构、木结构和砖构造的高效能补强系统。

系列一CFRP贴片普通型－CFRP贴片和贴片补强用接着剂 系列二CFRP贴片高湿型－CFRP贴片和高湿环境补强用接着剂 系列三CFRP板预成型－CFRP板和预成型板补强用接着剂 系列四FRP薄壳水中型－FRP薄壳和水中补强用接着剂

应用时机

应用范围

建筑结构

桥梁

隧道

古迹修复

灰仓

烟囱

涵管、管道

应用实例

碳纤维柱补强

碳纤维梁补强

碳纤维版补强

碳纤维梁柱补强

钢钣碳纤维复合补强

钢钣碳纤维复合补强

以地震短柱破坏个案为例

AE环氧树脂系列

九大类产品

AE环氧树脂系列AE111AB混凝土黏着剂

AE环氧树脂系列AE115AB新旧混凝土黏着剂

AE环氧树脂系列AE125AB补强灰泥底漆

AE环氧树脂系列AE126AB钢筋防锈底漆

AE环氧树脂系列AE130ABC补强灰泥(普通型)

AE环氧树脂系列AE132ABC补强灰泥(轻质型)

AE环氧树脂系列AE140AB补强黏着剂

AE环氧树脂系列AE160AB裂缝注射剂

AE环氧树脂系列AEX 101 树脂砂浆

AF855防水系列

安得固AF８５５为立即可用的双成分产品，由精选级配骨材、添加剂和水泥所预拌成之粉剂，以及高分子树脂所组成，适用於各式基材之防水，涂膜坚韧、弹性抗裂完全防水。

抗拉强度大、适合重负载

非膨胀性、适合各种基材

适用於边距／间距很小的场合

与结构体完全黏合，抗磨动性

不会老化、风化、酸性化

可在潮湿情况下使用

AES --镀锌螺杆，符合IS0898T1 5.8级

AESR --不锈钢螺杆SUS304

AEG--化学药剂管 Epoxy Acrylate混合树脂、硬化剂、石英粒及玻璃管

具有高流动及工作性，与水泥有相容性。

施工简便节省工程费用，可提高早、晚期强度。

骨材不分离，体积不收缩。

解决传统水泥砂浆会收缩的问题，确保两面有效的接触与支撑。

将灌浆部位清洗乾净并封模，注意不可有孔隙，以防漏浆。

准备乾净之河砂，卜特兰（第I类）新鲜水泥及清水。

按照使用配比乾拌後再加水搅拌均匀即可使用。

水泥

砂

AC110

水

每包水泥

50kg

约50kg

3.0kg

约18.5kg

每M3

830kg

约850kg

50kg

约308kg

水灰比约0.37。

用水量将因使用水泥的种类，砂的粗细及含水量而有所变更。

准备步骤

将灌浆部位清洗乾净并封模，注意不可有孔隙，以防漏浆。

准备乾净的水。

使用配比

每包25KG的预拌材的需使用 3.5KG的清水。

用水量会因天候而有少量的改变。

系列一CFRP贴片普通型－CFRP贴片和贴片补强用接着剂

系列二CFRP贴片高湿型－CFRP贴片和高湿环境补强用接着剂

系列三CFRP板预成型－CFRP板和预成型板补强用接着剂

系列四FRP薄壳水中型－FRP薄壳和水中补强用接着剂

AE环氧树脂系列
AE111AB混凝土黏着剂

AE环氧树脂系列
AE115AB新旧混凝土黏着剂

AE环氧树脂系列
AE125AB补强灰泥底漆

AE环氧树脂系列
AE126AB钢筋防锈底漆

AE环氧树脂系列
AE130ABC补强灰泥(普通型)

AE环氧树脂系列
AE132ABC补强灰泥(轻质型)

AE环氧树脂系列
AE140AB补强黏着剂

AE环氧树脂系列
AE160AB裂缝注射剂

AE环氧树脂系列
AEX 101 树脂砂浆

高压逆止注射器
AS185注射针头

施工缝漏水处理

结构体龟裂漏水处理

蜂巢漏水处理

窗框漏水处理

系统性补强的利器；高层建防震-防振最佳选择

安固AD消能减震系统是以特殊金属材料及高性能复合材料构成，利用其减震材料的变形、摩擦或粘滞阻尼来吸收震动能量，广泛应用於减震、防振的建结构或设备系统，其众多优点如下：
