火灾对建筑结构造成损害的原理：

混凝土是以水泥为胶凝材料，加粗骨料(石子)、细骨料(砂)、掺和料、外加剂等用水和，硬化而成的人工石。它在火化作用下的原理可归纳为以下三个方面:第一，表面受火处温度升高比内部快，内外温差引起混凝土开裂。火灾时，混凝土中各种水分迅速汽化，体积明显膨胀，冲破障碍迅速逃逸，导致强度下降;第二，水泥石受热分解，使胶体的粘结力破坏，出现裂缝，表面发毛、起砂、呈蜂窝状、出现龟裂、边角溃散脱落等现象;第三，骨料和水泥石间的热不相容，水泥石受拉，骨料受压，导致应力集中和微裂缝的开展。破坏的程度取决于温度升高的速率、最高温度和火作用持续的时间:当温度低于500℃时，浇水冷却的混凝土强度低于自然冷却后的强度，而高于600℃时，浇水冷却后的强度高于自然冷却后的强度火对钢材的主要影响，表现在原子热振动加剧并扩散.产生软化，到一定程度后可抵消硬化的影响。高温时，原子间的结合力也有所降低.从而增加滑移变形，减少了抗滑能力。在1400℃时，钢筋进人液态，失去了抵抗荷载的能力。火灾时，钢筋与混凝土间的粘结强度随温度升高呈下降趋势，且对光圆钢筋的影响比钢筋更为突出。火灾对砌体的作用由砖块材质和砂浆性能决定，砂浆的弹性模量比砖的弹性模量小，热膨胀比砖大，因而在高温受压时产生比砖块更大的横向变形。

影响(按类型区分)

影响(按破坏程度区分)

补强方式

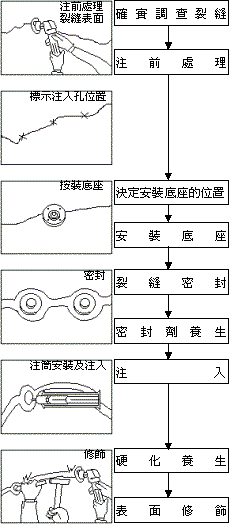

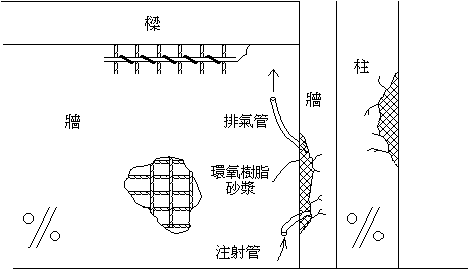

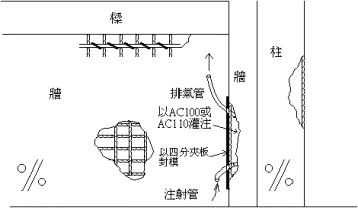

根据现场鉴定判定破坏程度选择合适的补强措施。结构补强的原则是铲除损坏的混凝土，必要时加钢筋来保证结构部件具有完全的承载力，按照需要的尺寸用相应的混凝土给截面复原，补强可采用扩大断面、钢板补强和碳纤维补强等方式。对于补强之构件有结构性裂缝时应先采取低压持续注射工法先将裂缝封闭并加以结合。对于不影响结构部件的承载能力的轻度损害，只要铲除松弛的混凝土部分，再进行填补，作好混凝土表面，以保证钢筋不受锈蚀。

以下是分类修补措施：

1、按破坏程度，对于全部破坏，不宜做补强措施；对于大部破坏和局部破坏，权衡经济、适用，选择相应的修补加固措施；

2、按构件部位

3、按破坏类型

安固的补强工法与产品

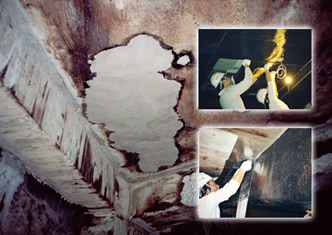

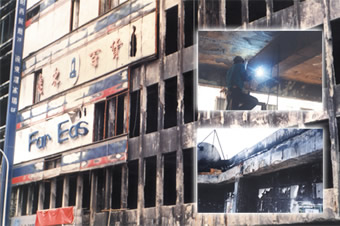

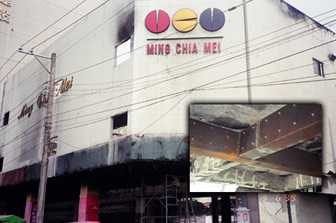

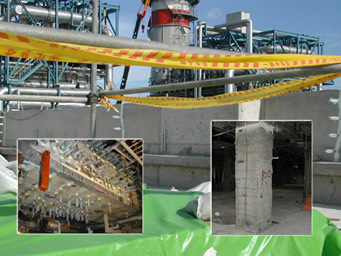

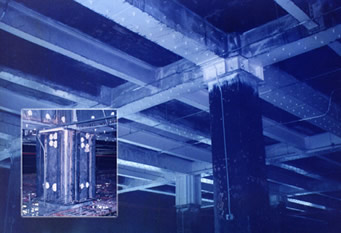

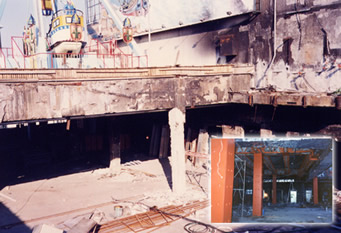

补强实绩照片

信息发表-研讨会：

本公司致力于结构补强工法实务及材料的精研，自营业以来亦积累了十多年的工程实绩经验。但科学演进日新月异，对于建筑及结构安全亦发展出诸多新的理论、新的技术、新的反思。藉由学术单位所盛大主办的结构工程研讨会及地震工程研讨会的发表场合，本公司每年投入人力与会吸取重要的信息，让实务与学术能结合，让技术更精进，目的皆在于追求更安全可靠的工程成果与品质。

研讨会照片
